污泥廢氣處理設備制作中的劃線放樣要求詳解
瀏覽： |
2025-10-15 11:12
污泥廢氣處理設備制作中的劃線放樣要求詳解

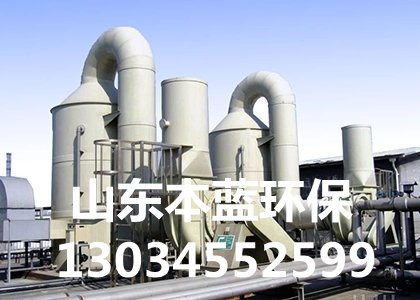

在環保工程***域，污泥廢氣處理設備的精準制造是確保系統高效運行、達標排放的關鍵前提。而劃線放樣作為設備制作的***道工序，其規范性和準確性直接決定了后續加工裝配的質量與效率。本文將從技術標準、操作流程及注意事項等方面，系統解析該環節的核心要求。
一、基礎原則與準備工作
劃線放樣需嚴格遵循設計圖紙參數，以毫米級精度為基準展開。作業前應完成三項核查：一是確認原材料規格符合GB/T標準要求；二是校驗鋼卷尺、直角尺等測量工具經計量認證有效；三是清理作業平臺確保無雜物干擾。***別要注意環境溫濕度控制，避免熱脹冷縮導致的尺寸偏差。例如在鋼結構件制作時，需預留適當?shù)暮附邮湛s余量，通常按每米長度預留1-2mm補償值。
二、關鍵步驟實施要點
1. 基準線確立
采用激光定位儀配合經緯儀建立三維坐標系，***先標定設備主軸中心線和水平基準面。對于異形構件，建議使用模板疊加法進行復合定位，如圓形管道與方形法蘭對接部位，可通過十字交叉線輔助找正。所有基準標記須用洋沖打設***性標識點，間距不超過500mm以便追溯。
2. 輪廓繪制規范
使用劃針沿預定軌跡連續施力，保證線條寬度控制在0.5mm以內。復雜曲面可采用分段弦線逼近法，每段弦長不***于300mm。遇到相貫線交接處，應用樣板比對法驗證過渡圓滑度，必要時借助數控切割機進行二次修整。值得注意的是，對于承壓部件的焊縫區域，應在放樣時額外標注坡口加工指示線。
3. 孔位與接口定位
螺栓孔中心距誤差不得超過±0.8mm，采用同心圓規配合游標卡尺雙重校驗。法蘭連接面的密封槽必須與管道軸線保持垂直度公差<0.1°/m。在標注檢修人孔位置時，除滿足強度計算外，還需考慮操作空間余量，通常要求周邊凈空≥600mm。
三、***殊工況應對策略
針對高溫工況下的熱變形補償，可在關鍵節點設置伸縮縫標記；對于腐蝕性介質接觸部位，應在放樣階段預先規劃防腐蝕涂層的施工邊界。當遇到多組件裝配關系時，建議制作1:1實體模型進行預組裝試驗，通過色差標記法記錄干涉點并及時調整。例如某項目曾因未考慮塔體橢圓度偏差，導致填料支架安裝困難，后經全站儀三維掃描修正得以解決。
四、質量控制與驗收標準
過程檢驗應執行“三檢制”：自檢側重線條清晰度與尺寸復核；互檢重點核查隱蔽部位標記完整性；專檢則運用投影儀對復雜曲線進行逆向驗證。***終驗收時，除常規尺寸檢測外，還需進行模擬載荷試驗，觀察標記點在受力狀態下的穩定性。行業***案例顯示，采用數字化放樣系統可使整體誤差降低至傳統方法的1/3。
五、常見誤區警示
避免過度依賴經驗數據而忽視理論計算，曾有企業因沿用舊版標準導致設備共振超標。同時要杜***“差不多”思想，某污水處理廠改造項目中，正是由于法蘭螺栓孔偏移累積誤差達3mm，造成現場整改成本增加40%。建議建立數字化檔案管理系統，實現從放樣到安裝的全流程可追溯。
隨著智能制造技術的普及，BIM建模與AR輔助放樣正在改變傳統作業模式。但無論技術如何革新，嚴謹細致的工作態度始終是質量保證的基石。只有將規范操作與創新思維有機結合，才能打造出既符合***家標準又具備市場競爭力的***質環保裝備。
